10kN微機控制電子萬能試驗機三大系統
文章出處：濟南思達人氣：發表時間：2021-03-03

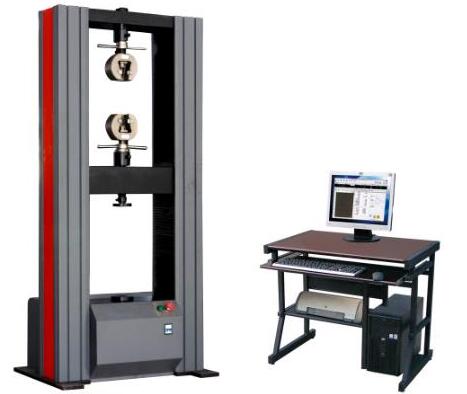

電子萬能試驗機三大系統主要包括主機系統、傳動系統、全數字閉環控制系統，10kN微機控制電子萬能試驗機具有結構緊湊，簡單易用等特點，主機采用高強度的立柱支撐，高精度滾珠絲杠傳動，具有很高的剛性和良好的線性運動特性。選配不同量程的載荷傳感器，可以為小道微米級的纖維，大到滿載的結構件等試樣提供精準的測量數據，可應用于最大載荷10kN的拉伸、壓縮等測力試驗。
一、主機系統
高剛度的機架能夠使十字接頭準備對齊，減少測量數量數據的差異，產生良好的整體精度。
預加載滾珠絲杠和重載軸承確保設備長期零間隙運行，試驗結果非常精確，重復性好。
二、傳動系統
進口交流伺服電機，精心設計的傳動結構
選用圓弧形靜音同步帶，效率高，噪聲低
三、全數字閉環控制系統
1.基于先進的集成電路技術搭配靈活的外圍接口用于滿足各種標準試驗機非標試驗要求，其具有全數字控制，多信道采集，高速數據傳輸?shù)裙δ堋Ｔ撓到y(tǒng)公功能強大，數據處理準確，操作簡單，使用維護方便；
2.手控盒采用鋁合金外殼和底座，外形設計符合人體工學，便于簡單高效的測試，支持旋鈕無極調速，使操作人員在試驗機附近就能進行標準系統控制，可顯示基本的試驗數據與設備運行信息，并可用手控盒運行簡單的試驗
3.采用四層PCB走線，抗干擾能力強，穩定性高
4.支持以太網/USB接口方式，傳輸速率大大增加，以支持更高的采樣頻率。以太網接口采用專用高性能以太網接口芯片，采用硬件邏輯門電路實現復雜的TCP/IP協議簇，具有可靠性高，安全性好等顯著優勢
5.閉環數據采集頻率：5000Hz
